V法造型亦称真空造型，目前V法造型技术已经成为当今世界先进的造型之一，被应用于生产各种铸造合金的各类铸件，根据市场需求，为了提高铸件质量和降低成本，东莞市普诺克真空科技有限公司提出了一个将旋片真空泵在真空造型工艺中的应用的真空解决方案，可提高铸件内外质量，降低铸件生产成本，减轻劳动力，多创效益，竞争市场。

V法真空造型工艺具有以下特点：

（1）铸件质量好，尺寸精度可达到GB5~7级，表面粗糙度可达25~6.3μm；

（2）铸件成本低；

（3）劳动条件好；

（4）基建投资少；

（5）V法造型自动线的生产率至今还比高压造型线和气冲造型线的低，而且所生产的铸件外形结构不能太复杂，最好不带型芯。

真空密封造型应用范围

灰铁件：机床床身、机床带T形槽的工作平台、钻床 机座、摇壁钻床、曲柄、平衡块、叉车配重、变速箱体、涡炉片、浴盆、机体、汽车飞轮、刹车鼓、水泵叶轮、泵头铸件、皮带轮等。

球铁片：管件、阀门、桥壳等。

铸钢件：阀门、衬板、摇枕、后桥、箱体等。

但是，有些几何形状复杂的铸件需要和树脂砂、覆膜砂、消失模等其它工艺结合起来，用于解决覆膜较难的复杂铸件是可行的。

V法真空造型工艺用的真空抽气系统由真空泵、负压罐、过滤罐及管道等组成。在设计及组成真空抽气系统时，要防止粉尘或细砂侵入真空泵，影响真空泵的性能。V法造型用的真空泵有湿式和干式两种。在日本，一般装在地面上，供覆膜、造型及浇注时抽气用的为湿式泵，即水环式真空泵，利用水来密封，装在行车上供铸造转动时抽气用的为干式泵。对泵的真空度及抽气量的选择是V法造型成败的关健，生产中一般最高真空度在66.7kPa左右即可，普诺克旋片真空泵均能满足要求。

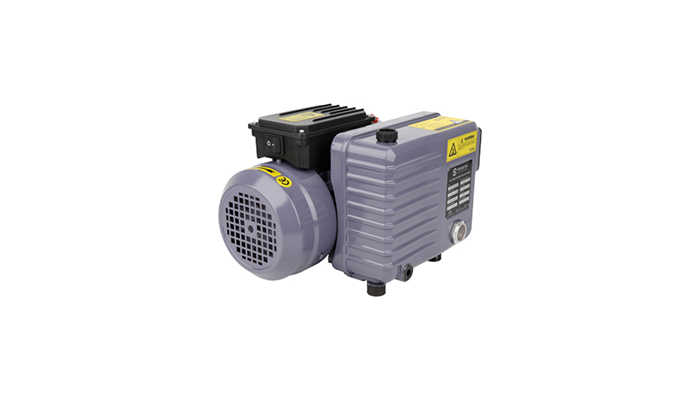

旋片式真空泵的特点：

1.噪音低，震动低，寿命长磁石固定方式，安全便捷；

2.可配有不锈钢制的油雾过滤器，具有独立的油槽设计及油雾捕捉器可防止油雾挥散于空气中，

而降低实验室空气污染；

3.可用于实验室高流量及中高真空度，如真空干燥箱，真空过滤、真空烘箱、离心浓缩机等。

普诺克旋片真空泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。

本文主要介绍了利用旋片真空泵在真空造型工艺中的应用流程与技术要求。希望对大家有所帮助。
